ウォーターサーバーの仕組みを図解!冷水・温水が出る構造と天然水・浄水型の違い

ウォーターサーバー

ウォーターサーバーは、内部のタンクに水をため、「冷却装置」と「ヒーター」で冷水・温水を常に適温に保っている家電です。

基本構造は次の4ステップだけのシンプルなものです。

ウォーターサーバーの基本構造

  1. 水が入る(ボトル・給水タンク・水道管から)
  2. 冷水タンクで冷やす(コンプレッサー式またはペルチェ式)
  3. 温水タンクで温める(ヒーターで加熱・保温)
  4. 注ぎ口から出る(タンクにためてあるので、押すとすぐ出る)

天然水タイプと浄水型では「①水が入るまで」の仕組みが違いますが、冷やす・温める仕組みは基本的に共通しています。まずは内部の全体像を図で確認しましょう。


ウォーターサーバーの仕組みを図解

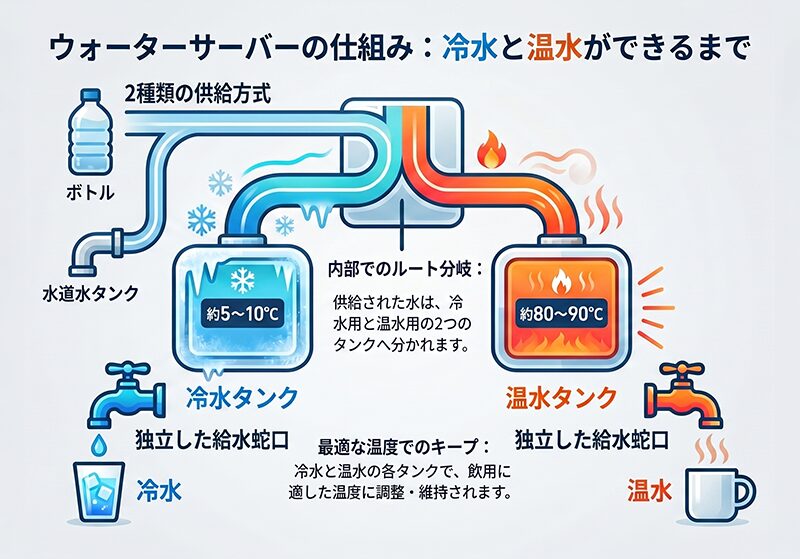

ウォーターサーバー内部の仕組みの図解(給水・冷水タンク・温水タンクの構造)

1つの給水口から入った水が内部で「冷水タンク」と「温水タンク」に分かれ、それぞれが常に飲み頃の温度をキープし続けている——これがウォーターサーバーの最大の特徴です。

水が出てくるまでの基本構造

ウォーターサーバーの基本構造は、「給水 → 冷却・加熱 → 注水」というシンプルなものです。

  • 給水:ボトルや給水タンクから、サーバー内部へ水を送ります。ボトルを上に載せる機種は重力で、足元に置く機種はポンプで水をくみ上げます。
  • 冷却・加熱:冷水タンクは周囲の冷却装置で冷やし、温水タンクは内部のヒーターで温めて、それぞれの温度を保ちます。
  • 注水:ボタンやコックを押すと、適温に保たれたタンクの水が注ぎ口から出ます。

機種によって内部の水の流れは異なりますが、冷水用・温水用に分かれて温度管理される構造が一般的です。

冷水はどうやって冷やしている?

冷水タンクには温度センサーが付いており、水温が上がると冷却装置が動き、設定温度(機種によって異なりますが、おおむね5〜10℃前後)まで下がると止まる、という動作を繰り返しています。

冷水を注ぐと、その分だけ常温の水がタンクに補充され、再び冷やされます。一度に大量に注ぐと冷水がぬるく感じることがあるのはこのためで、冷えるまでの速さは次の「冷却方式」によって変わります。

冷却方式は「コンプレッサー式」と「ペルチェ式」

コンプレッサー式は、冷蔵庫やエアコンと同じ仕組みです。冷媒ガスをコンプレッサーで圧縮・循環させ、冷媒が気化するときに周囲の熱を奪う性質を利用して冷水タンクを冷やします。冷却力が高く、たくさん使っても冷水が復活しやすいのが特徴です。一方、コンプレッサーが動いているときは「ブーン」という運転音や振動が出ます。

ペルチェ式は、「ペルチェ素子」という半導体の部品に電気を流すと、片面が冷え、もう片面が熱くなる現象を利用した方式です。冷える面をタンクに当てて水を冷やし、熱くなる面の熱はファンで外へ逃がします。可動部が少ないため静かでコンパクトですが、冷却力は穏やかで、冷水を使い切ると冷えるまでに時間がかかります。

項目コンプレッサー式ペルチェ式
冷える仕組み冷媒ガスの気化熱で冷やす(冷蔵庫と同じ)半導体(ペルチェ素子)に電気を流して冷やす
冷却力高い穏やか
冷えるまでの速さ速いゆっくり
運転音運転時にモーター音・振動あり比較的静か(ファン音程度)
向いている使い方家族利用・冷水をたくさん使う一人暮らし・寝室・小型モデル

運転音が気になる方は、ウォーターサーバーの音の原因と対策も参考になります。

温水はどうやって温めている?

温水タンクの中(または周囲)には、電気ポットと同じような金属製のヒーター(シーズヒーターなど)が組み込まれています。電気を流すとヒーターが発熱し、タンク内の水を加熱します。

冷水と同じく温度センサーで管理されており、設定温度(おおむね80〜90℃前後)を下回るとヒーターが入り、上回ると切れる仕組みです。常に保温されているため、カップ麺やコーヒーにすぐ使えるというわけです。

機種によっては、温水温度を下げて電気代を抑える「エコモード」や、さらに高温に再加熱する機能、子どもの誤操作を防ぐチャイルドロックが付いています。冷却・加熱で電気を使うため、電気代が気になる方はウォーターサーバーの電気代の目安もあわせて確認してください。

ボタンを押すとすぐ冷水・温水が出る理由

ウォーターサーバーは注いだ瞬間に冷やしたり温めたりしているわけではなく、あらかじめタンクに適温の水をためておき、ボタン(コック)を押すとその水が出てくる仕組みです。ボトルが上にある機種は重力で、下にある機種はポンプで水を送るため、ケトルのように待つ必要がありません。


水の入り方は3種類|給水方式の違い

ウォーターサーバーを理解するうえで混同しやすいのが、「水の種類(天然水・浄水型)」と「水の入れ方(給水方式)」は別の話だという点です。給水方式は大きく3つに分かれます。

給水方式水の入れ方主な水の種類特徴
ボトル式宅配されたボトルをサーバーにセット天然水・RO水ボトルの受け取り・交換・保管が必要
給水式本体の給水タンクに水道水を注ぐ浄水(水道水をろ過)工事不要。定期的に水を注ぐ手間がある
水道直結式水道管とサーバーをつなぐ浄水(水道水をろ過)給水の手間なし。設置工事が必要

天然水サーバーはボトル式、浄水型は給水式か水道直結式、という組み合わせが一般的です。どの方式でも、サーバー内部に入ったあとの「冷やす・温める」仕組みは同じです。


天然水ウォーターサーバーの仕組み

水が採水地から家庭に届くまで

「富士山」や「南阿蘇」など、特定の採水地でくみ上げた地下水を使うのが天然水サーバーです。

  1. 採水:採水地で地下水をくみ上げる
  2. 処理:ろ過や加熱殺菌などで品質を管理(処理方法はメーカーごとに異なります)
  3. 充填:工場でボトルに詰める
  4. 配送:定期便などで家庭に届く

採水地ごとのミネラル成分や味わいの違いを楽しめるのが天然水の魅力です。

ボトルからサーバー内部へ水が入る仕組み

ボトルをサーバー上部に載せる「上置き」タイプは、重力でボトルの水がタンクに落ちていきます。足元にボトルをセットする「下置き」タイプは、内蔵ポンプで水をくみ上げるため、重いボトルを持ち上げずに交換できます。

また、ボトルには大きく2種類あります。

  • リターナブルボトル(硬いボトル):回収・洗浄して再利用。水が減った分、空気が入るためエアフィルターなどで対策している機種が多い
  • ワンウェイボトル(柔らかいボトル):使い捨て。水が減るとボトル自体がつぶれるため空気が入りにくく、空きボトルは小さくして捨てられる

ボトル交換の負担についてはボトル交換が重い・つらいときの解決策で詳しく解説しています。


浄水型ウォーターサーバーの仕組み

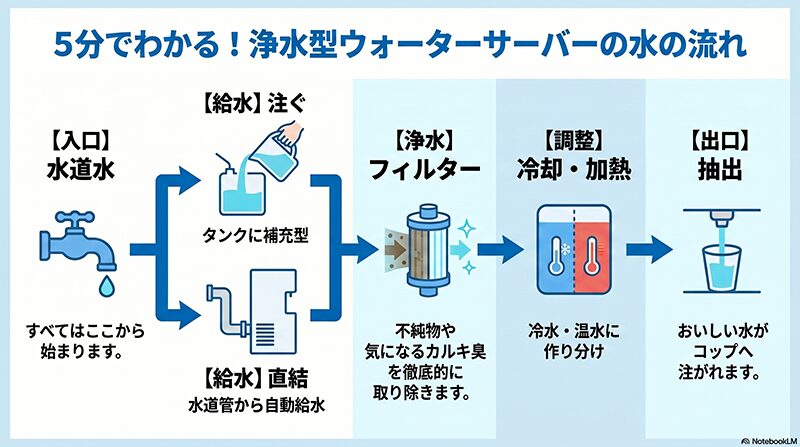

浄水型ウォーターサーバーの仕組み(水道水がフィルターでろ過され冷水・温水になる流れ)

水道水をどうやって浄水する?

浄水型は、宅配ボトルを使わずに自宅の水道水をサーバー内のフィルターでろ過して使う仕組みです。水の流れは次のとおりです。

  1. 給水タンクに水道水を注ぐ(水道直結式は水道管から自動で供給)
  2. フィルターを通して不純物を取り除く
  3. ろ過した水を冷水タンク・温水タンクへ送る

フィルターで何を除去する?

浄水フィルターには、活性炭(塩素やカビ臭などのにおい成分を吸着)や中空糸膜(微細な穴で濁りや細菌などをこし取る)といった素材が組み合わされています。主に、水道水特有のカルキ臭のもとになる残留塩素や、濁りなどを取り除きます。

ただし、除去できる物質や除去率は製品ごとに異なります。PFAS(有機フッ素化合物)などの除去性能を公表している機種もあるため、気になる物質がある方はメーカーが公表している除去対象物質を確認しましょう。また、フィルターは消耗品なので、定期的な交換が必要です。

浄水したあとは天然水タイプと同じく冷却・加熱

ろ過された水は、天然水サーバーと同じく冷水タンク・温水タンクで冷やされ、温められます。なお、ろ過で塩素が取り除かれた水は雑菌が増えやすくなるため、機種によっては内部を自動でクリーンにする機能が搭載されています。

水道水を使う仕組みや安全性をさらに詳しく知りたい方は、ウォーターサーバーは水道水で使える?をご覧ください。


天然水と浄水型の仕組みの違い(比較表)

項目天然水サーバー浄水型サーバー
水源特定の採水地の地下水自宅の水道水
水の処理工場でろ過・殺菌などを行いボトルに充填サーバー内のフィルターでろ過
給水方式ボトル式(上置き・下置き)給水式・水道直結式
水の補充ボトルの受け取り・交換タンクに水道水を注ぐ(直結式は不要)
サーバー内部冷却・加熱冷却・加熱(天然水と共通)
水の使用量使うほどボトル代がかかる定額制が多く、量を気にせず使いやすい

ポイント:サーバー内部で水を冷やす・温める基本構造は、天然水も浄水型も大きく変わりません。違うのは主に「水がどこから来て、どう処理され、どうやってサーバーに入るか」です。

料金・味・手間まで含めた詳しい比較は、浄水型と天然水ウォーターサーバーの比較で解説しています。


ウォーターサーバーの水は安全?仕組みから確認

水そのものについては、天然水は採水後に品質管理された水がボトルに詰められ、浄水型は水道水(水道法の水質基準を満たした水)をさらにフィルターでろ過して使います。

注意したいのはサーバー内部の衛生です。注ぎ口や、水が減ったときに入る空気から雑菌が入る可能性があるため、機種によっては熱水循環やUV(紫外線)による自動クリーン機能を備えています。それでも注ぎ口や受け皿などの定期的な手入れは必要です。


仕組みから分かる、天然水と浄水型の選び方

天然水ウォーターサーバーと浄水型ウォーターサーバーの選び方

仕組みの違いを踏まえると、選ぶポイントは「水の産地・味を重視するか」「補充の手間とコストを重視するか」です。

天然水サーバーが向いている人

  • 特定の産地の水や、ミネラルを含む天然水の味を楽しみたい
  • ボトルの受け取り・交換・保管スペースを確保できる
  • 飲む量がある程度決まっている

水の味の違いが気になる方はウォーターサーバーの水がまずい原因と対処法も参考にしてください。

浄水型サーバーが向いている人

  • ボトルの注文・受け取り・交換の手間を減らしたい
  • 料理などにも水をたくさん使いたい
  • 月々の料金を定額で管理したい

どちらが自分に合うか迷う方は、浄水型と天然水の比較記事で料金・味・手間を具体的に比べてみてください。


ウォーターサーバーの仕組みに関するよくある疑問

冷水がぬるいのは故障?

短時間にたくさん注ぐと、冷水タンクに常温の水が補充されるため一時的にぬるくなります。特に冷却力が穏やかなペルチェ式で起こりやすく、しばらく待てば元の温度に戻るのが通常です。長時間冷えない場合はメーカーに相談しましょう。

停電したらどうなる?

冷却・加熱やポンプは電気で動くため、停電中は温度管理ができなくなります。上置きの重力式は常温の水を出せる機種もありますが、ポンプ式は水が出せない場合があります。詳しくはウォーターサーバーは停電しても使える?をご覧ください。

電気代はどこにかかっている?

主に冷却装置とヒーターが動くときに電気を使います。エコモードや省エネ機能のある機種を選ぶと抑えやすくなります。目安はウォーターサーバーの電気代で解説しています。
